一、產品原理與概述
在密閉容器內，恒定溫度環境下的SF6氣體壓力可直接表征氣體密度。為統一行業檢測標準，業內統一將20℃環境下的SF6氣體壓力作為標準標定數值?，F(xiàn)場設備校驗作業中，不同環境溫度下檢測得到的壓力數值，均需換算為20℃標準溫度對應的壓力值，以此精準判定SF6密度繼電器的工作性能是否達標。

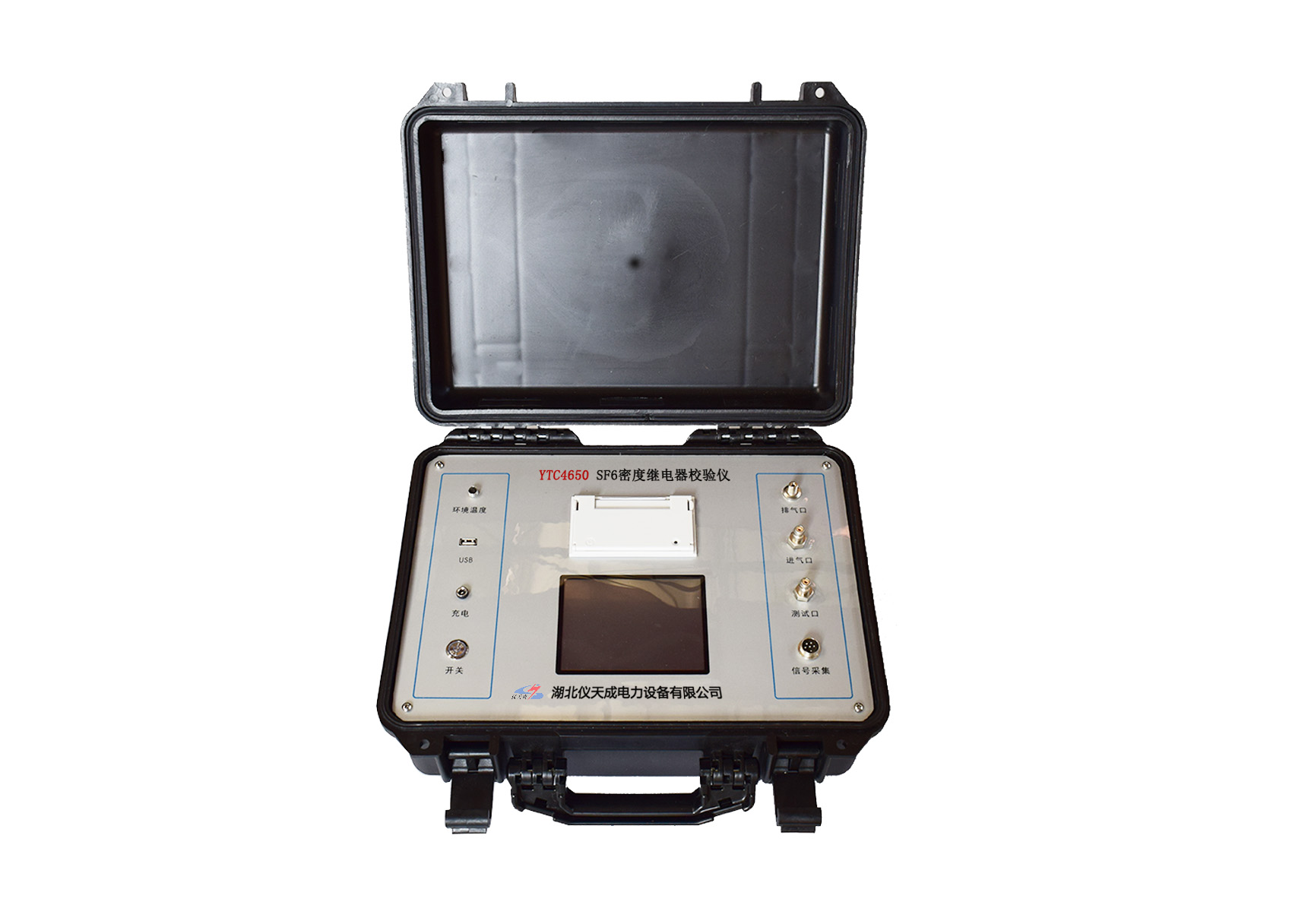

儀天成YTC4650 SF6密度繼電器校驗儀可全自動完成溫度換算、壓力校準全流程，測算精準、操作靈活便捷，有效規避人工換算產生的誤差。設備功能集成度高，除核心的SF6密度繼電器校驗功能外，還支持普通壓力表、密度表的校準檢測，同時配備儀器自校驗功能，實現一機多用。徹底解決了傳統檢測設備需定期送檢、返廠校準的繁瑣難題，大幅提升現場運維、檢測作業的效率與便捷性。
二、功能特點
1. 設備采用高速單片機為核心測控系統，整體自動化程度高、測試重復性好、運行穩定可靠，適配長期高頻次現場作業。
2. 支持絕對壓力、相對壓力兩種類型SF6密度繼電器的檢測校驗，設備適配范圍廣，通用性強。
3. 搭載5.7寸進口真彩大屏幕液晶顯示屏，人機交互界面簡潔直觀，操作流程人性化，新手可快速上手作業。
4. 具備全自動信號采集功能，可精準完成SF6密度繼電器觸點電阻測量，檢測數據實時呈現。
5. 內置大容量數據存儲模塊，可存儲40組測試數據，搭配掉電數據保護功能，斷電后數據不丟失，方便后續數據追溯、查詢與復盤。
6. 配置專用USB數據傳輸接口，可將設備內存儲的測試數據快速上傳至電腦，自動生成標準化測試數據報表，無需人工整理，高效便捷。
7. 可完成常溫壓力表、密度表的精準校驗，支持報表式數據打印，檢測結果可直接留存歸檔，滿足行業資料留存規范。
8. 設備氣路管路全部采用快速插接接頭，拆裝便捷、連接穩固，大幅縮短設備接線、組網耗時。
9. 內置高精度實時時鐘模塊，支持在線時鐘校準功能，保障每一組測試數據的時間維度精準有效。
10. 自帶儀器自校驗功能，可定期完成設備自我校準修正，持續保障設備檢測精度，降低檢測誤差。
11. 核心檢測部件采用高精度壓力傳感器及國際先進壓力控制元件，硬件品質優異，檢測精度與設備穩定性大幅提升。
12. 標配多款專用開關過濾接頭，適配不同工況、不同規格設備的檢測需求，現場適配性更強。
13. 支持繼電器觸點不帶電測試模式，設備內部可自主提供DC24V測試電源。選用DC24V供電模式時，可有效突破觸點表面油膜干擾，保障信號采集穩定、可靠，避免檢測漏判、誤判。
三、技術參數
1. 測量方式：全自動智能測量
2. 工作電源：AC220V±10%、50Hz市電 / 內置鋰電池雙供電模式
3. 測量精度：0.2級（高精度檢測標準）
4. 顯示方式：5.7寸真彩液晶高清顯示
5. 壓力測量范圍：0～1.0Mpa
6. 壓力顯示分辨率：0.0001Mpa
7. 壓力測量類型：支持絕對壓力、相對壓力雙模式測量
8. 觸點電阻測量精度：±0.5%
9. 觸點電阻測量范圍：0～10Ω
10. 觸點電阻分辨率：0.01Ω
11. 觸點測試電壓：DC24V（內置供電）
12. 溫度采集方式：支持自動采集、手動采集雙模式
13. 設備工作溫度：-30℃～60℃（最佳作業溫度：5℃～50℃）
14. 數據存儲容量：可存儲1000組測試數據
