 | · OLM4101-3-270-5M 型激光雷達基于脈沖激光測距原理 · 通過旋轉掃描實現角度276° · 保護距離3米可調 · 支持用戶自定義16×3組不同形狀的防區，安全輸出 · 可提供功能安全輸出 |
| ▊ | 產品介紹 |

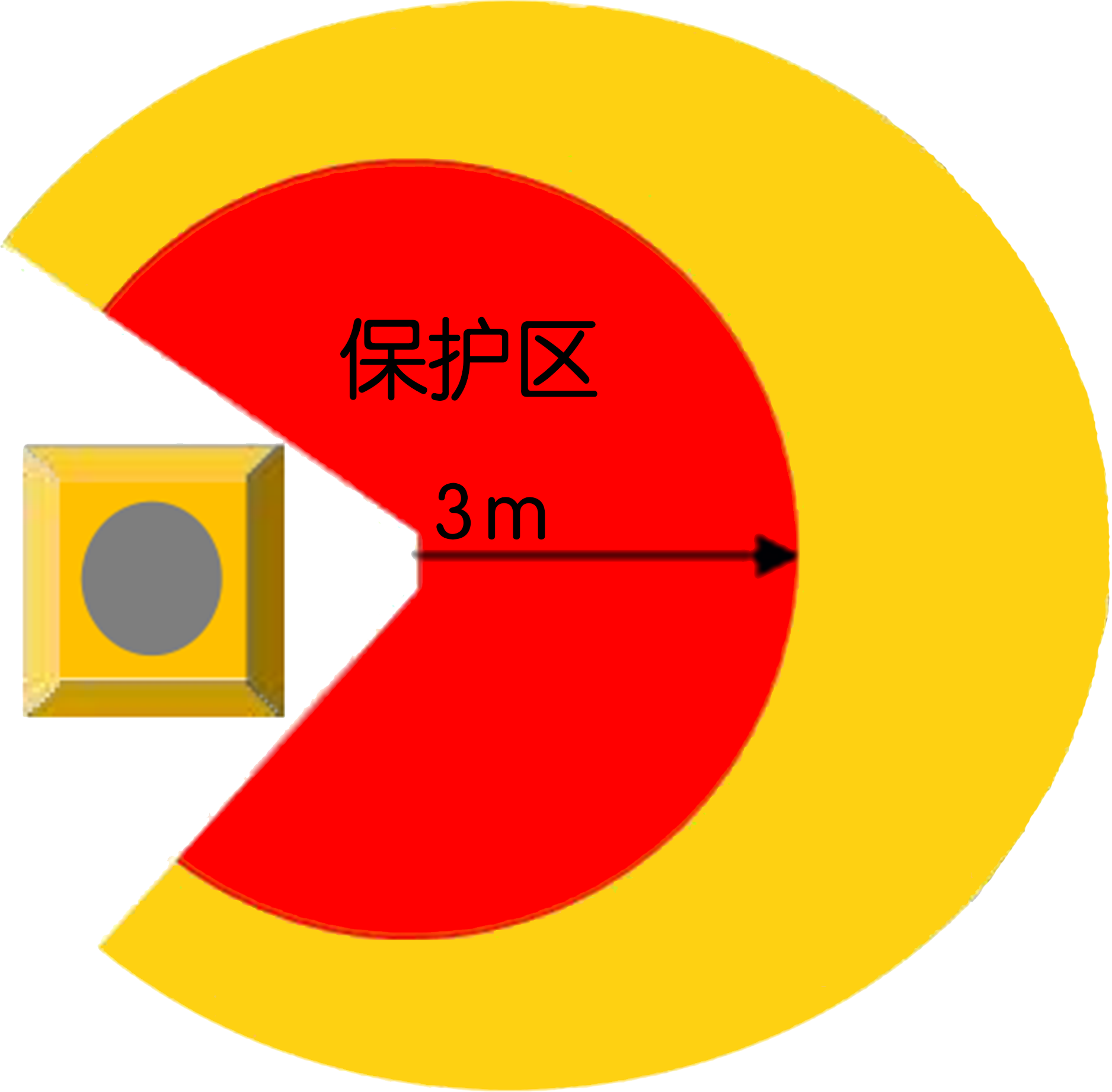

· 提供實時危險區域檢測 · 長達3米不規則安全檢測保護 · 可根據現現場環境設置避障 · 應用于能安全輸出的停止設備 |  |
 | 預警區 · 預警區域可根據現場環境設置避障 · 應用于能安全輸出的停止設備 |
| ▊ | 規格型號 |
產品名稱 | 型號 | 檢測半徑 | 掃描角度 | 輸出形式 |
安全激光掃描儀 | OLM4101-3-270-5M系列 | 4m@1.8%反射率 | 276° | PNP |
垂直落地支架 | OLM4101-ZJ40 | 水平保護支架，落實安裝支架， | ||
電源線 | 5M 贈送 | |||
編程線 | 贈送 | |||
說明 | ||||
激光掃描儀主體
| 落地安裝支架

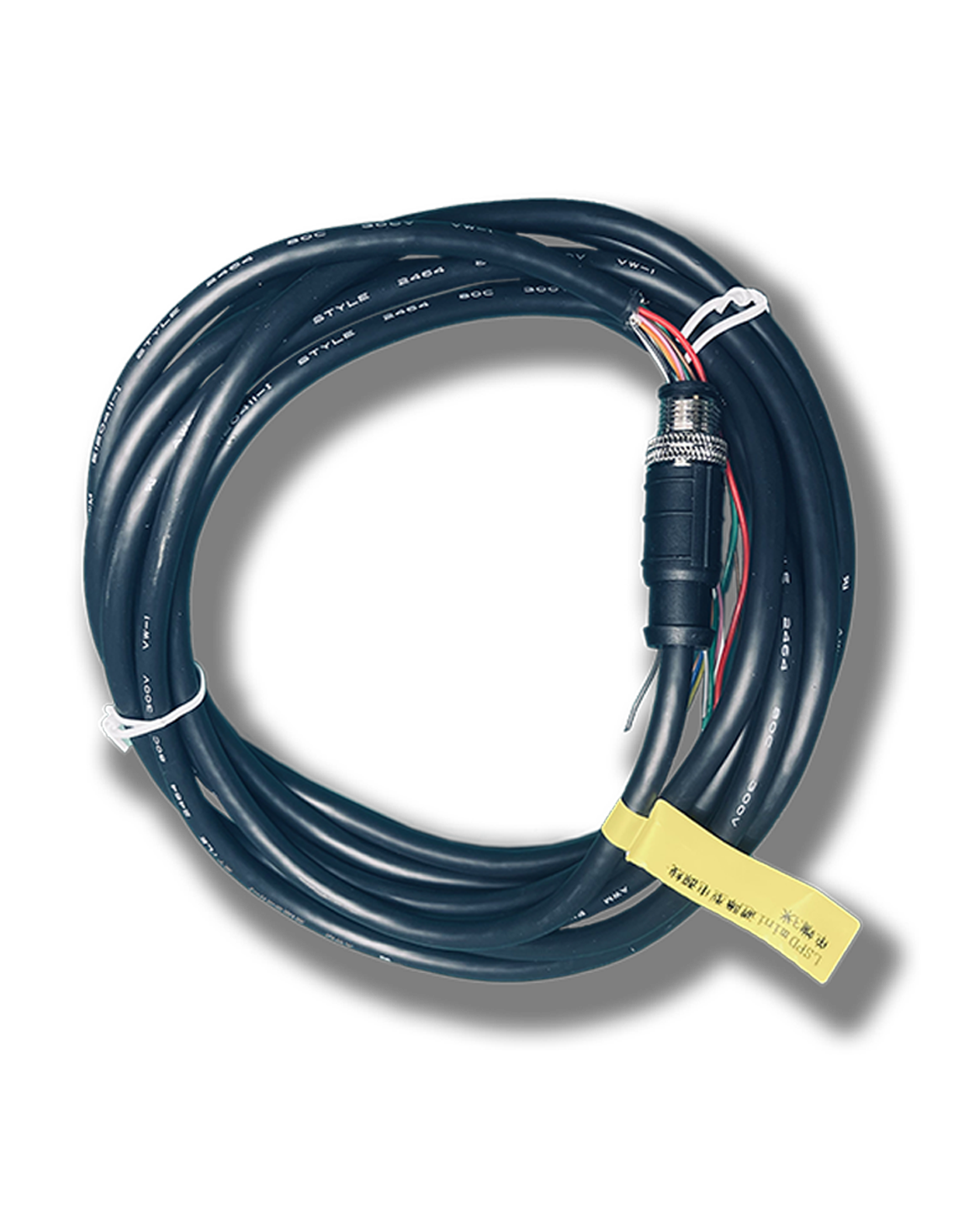

| 電源線

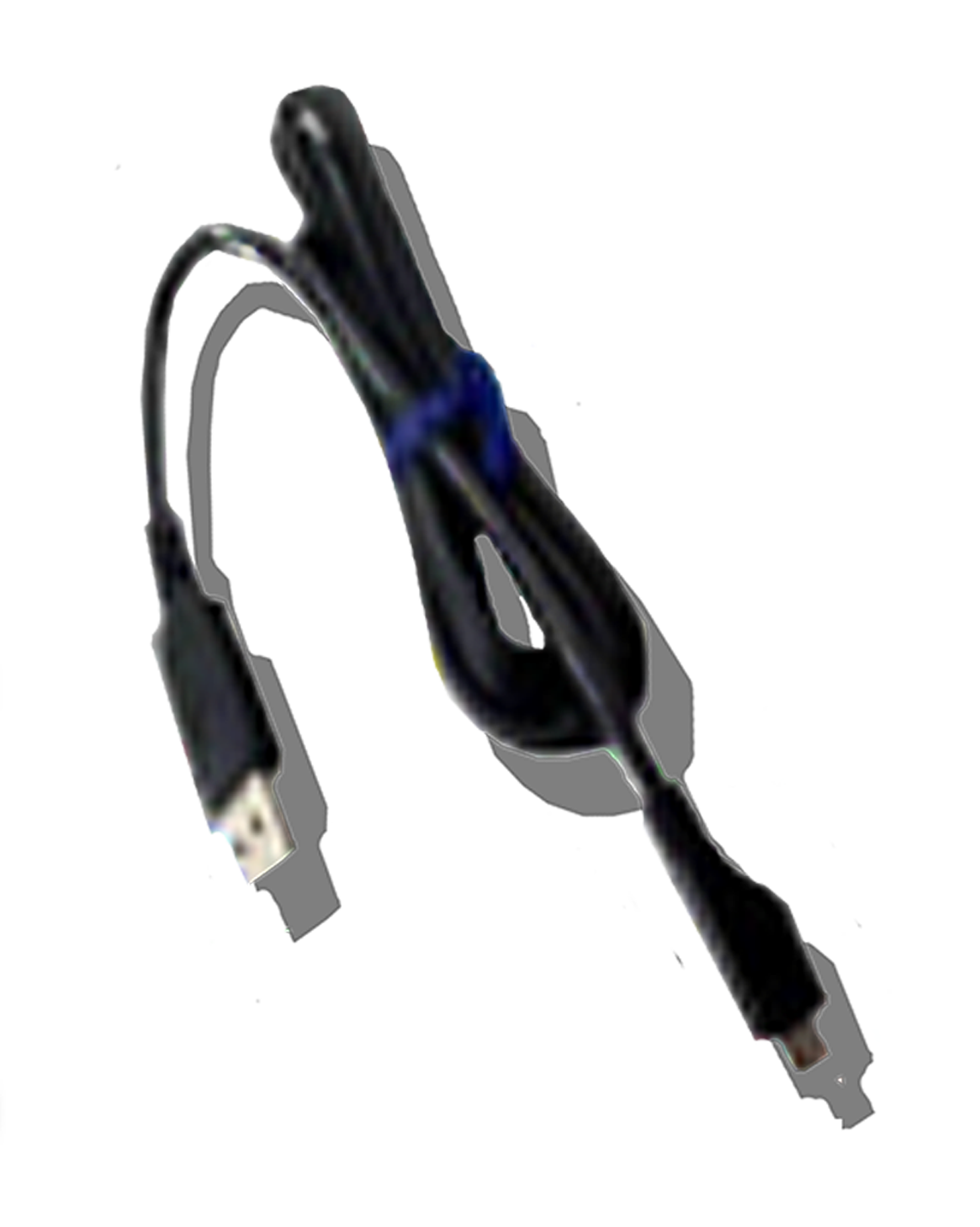

| 編程線
|
| ▊ | 典型布線圖 |
| ▊ | 技術參數 |
安全數據 | |||
安全等級 | Type3（IEC61496IEC61496） PLd（ISO13849ISO13849 | ||
平均無危險故障 時間Mttfd（年） | 22.6 | ||
每小時失效概率 PFHD(1/h） | 4.89E-07 | ||
光學特征 | |||
激光光源 | 波長905n，一類激光產品 | ||
檢測半徑 | 30m@10%反射率 | ||
掃描角度范圍 | 276°/360° | 角度分辨率 | 默認0.12°@25Hz，可配置（最小0.06度@10Hz） |
刷新頻率 | 25Hz（默認，可配置） | ||
測量誤差 | ≤25mm（典型值） | 重復精度 | ±6mm@1sigma |
電氣/機械參數 | |||
工作電壓 | DC11V~DC28V | ||
上電啟動時間 | 8s（典型值） | ||
功耗 | 8W（典型值） | ||
輸出形式 | PNP輸出+以太網輸出 | ||
外形尺寸 | 100×100×115mm | ||
環境特征 | |||
環境溫度 | 工作：-30℃~50℃ 存儲：-40℃~70℃ | ||
環境濕度 | 工作：35%RH~85%RH 存儲：35%RH~95%RH | ||
抗光干擾 | 80000Lux | ||
抗沖擊 | 加速度10g；脈沖持續時間：16ms；碰撞次數：三軸，每軸1000±10次 | ||
抗振動 | 頻率10Hz~55Hz；振幅：0.35±0.05mm；掃描次數：三軸，每軸20次 | ||
| 防護等級 | IP67 | ||
EMI | EN61326-1：2013EN55011：2009+A1：2010 | ||
| 電磁兼容性（EMC） | EMS | EN61326-1：2013EN61000-4-2：2009EN61000-4-3：2006+A1：2008+A2：2010 EN61000-4-4：2004+A1：2010EN61000-4-6：2009EN61000-4-8：2010 EN61000-4-11：2004 | |

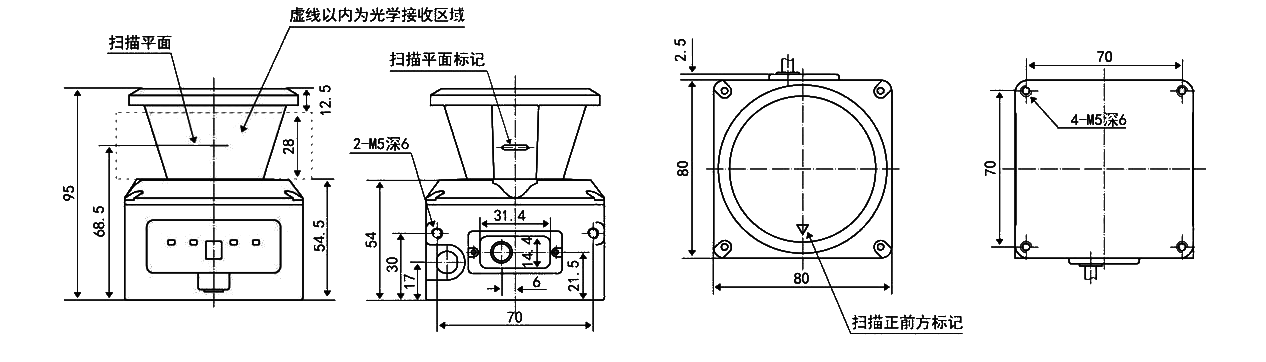

| ▊ | 外形尺寸 |

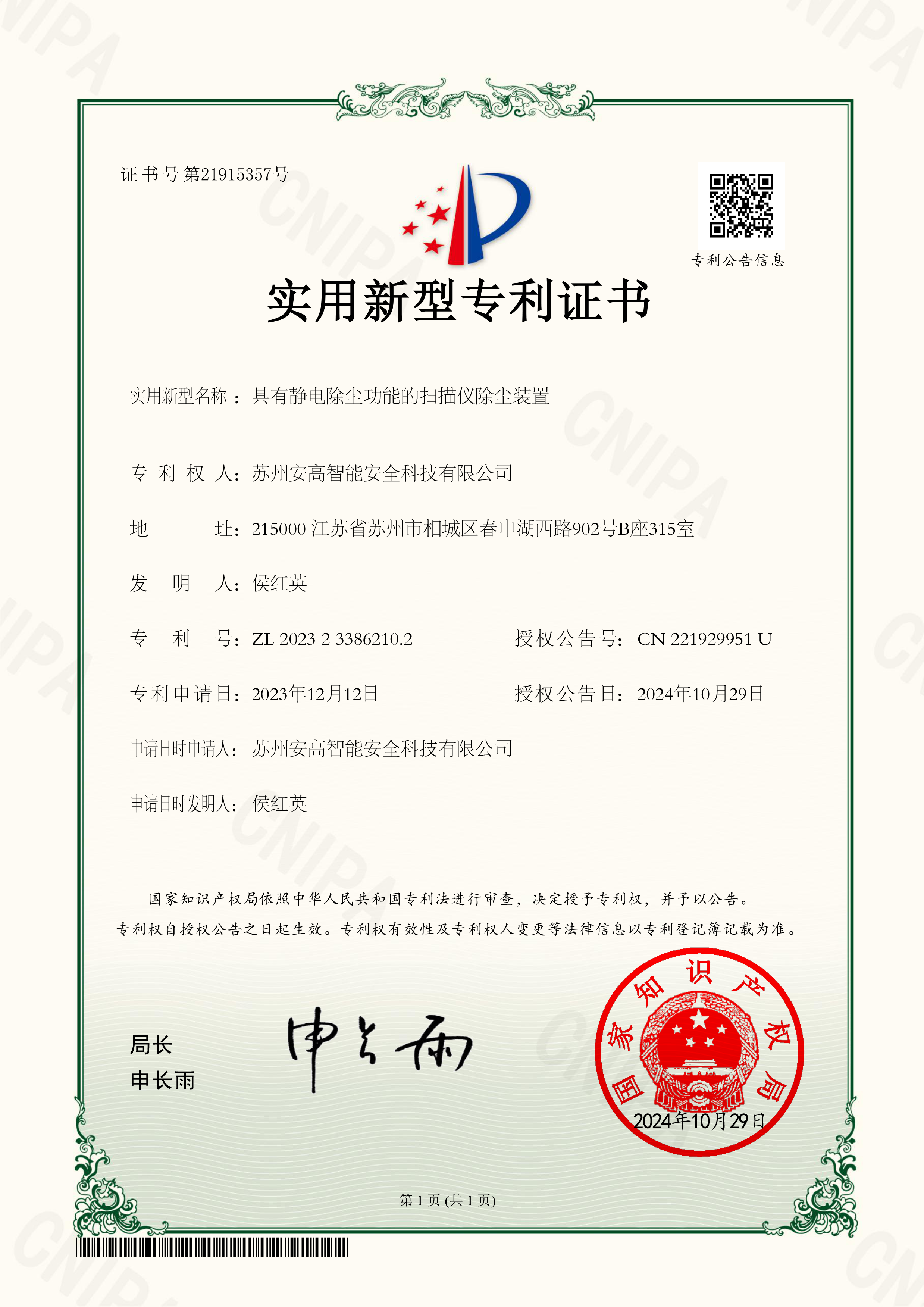

▊具有靜電除塵功能的掃描儀除塵裝置
 |
