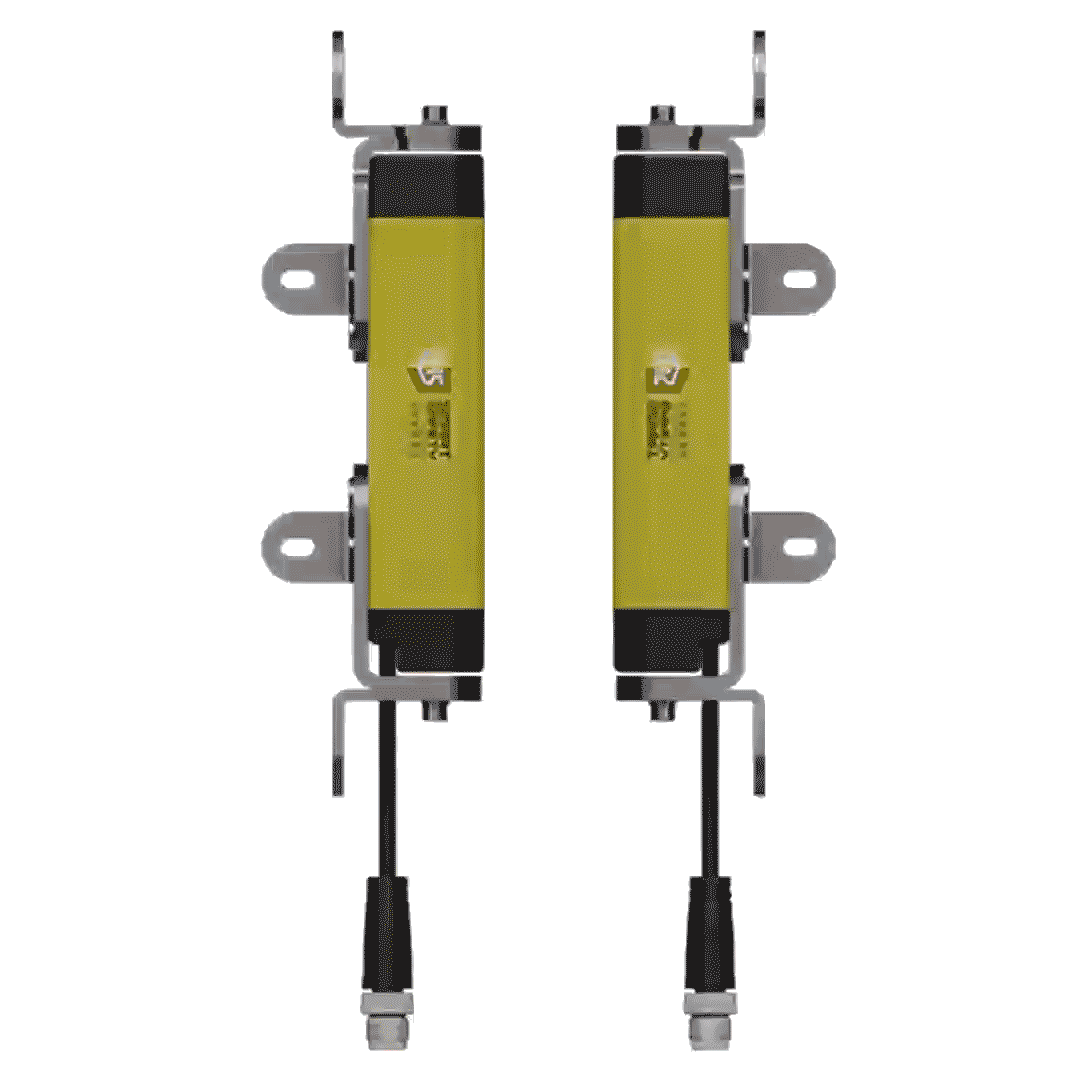

N：光軸數量；H：檢測高度；L：光柵高度；PFHD：每小時失敗概率

規格型號

N

H

L

響應時間（ms）

PFHD

LE2-14-120

13

120

142

≤ 9.25

2.85E-08

LE2-14-200

21

200

222

≤ 11.25

3.44E-08

LE2-14-240

25

240

262

≤ 12.25

4.03E-08

LE2-14-280

29

280

302

≤ 13.25

4.62E-08

LE2-14-320

33

320

342

≤ 14.25

5.21E-08

LE2-14-360

37

360

382

≤ 15.25

5.80E-08

LE2-14-400

41

400

422

≤ 16.25

6.39E-08

LE2-14-440

45

440

462

≤ 17.25

6.98E-08

LE2-14-480

49

480

502

≤ 18.25

7.57E-08

LE2-14-520

53

520

542

≤ 19.25

8.16E-08

LE2-14-560

57

560

582

≤ 20.25

8.75E-08

LE2-14-600

61

600

622

≤ 21.25

9.34E-08

LE2-14-640

65

640

662

≤ 22.25

9.93E-08

LE2-14-680

69

680

702

≤ 23.25

1.05E-07

LE2-14-720

73

720

742

≤ 24.25

1.11E-07

LE2-14-760

77

760

782

≤ 25.25

1.17E-07

LE2-14-800

81

800

822

≤ 26.25

1.23E-07

LE2-14-840

85

840

862

≤ 27.25

1.29E-07

LE2-14-880

89

880

902

≤ 28.25

1.35E-07

LE2-14-920

93

920

942

≤ 29.25

1.41E-07

LE2-14-960

97

960

982

≤ 30.25

1.47E-07

LE2-14-1000

101

1000

1022

≤ 31.25

1.52E-07

LE2-14-1040

105

1040

1062

≤ 32.25

1.58E-07

LE2-14-1080

109

1080

1102

≤ 33.25

1.62E-07

LE2-14-1120

113

1120

1142

≤ 34.25

1.70E-07

LE2-14-1160

117

1160

1182

≤ 35.25

1.76E-07

LE2-14-1200

121

1200

1222

≤ 36.25

1.82E-07

LE2-14-1240

125

1240

1262

≤ 37.25

1.91E-07

LE2-14-1280

129

1280

1302

≤ 38.25

1.94E-07

LE2-14-1320

133

1320

1342

≤ 39.25

1.98E-07

LE2-14-1360

137

1360

1382

≤ 40.25

2.06E-07

LE2-14-1400

141

1400

1422

≤ 41.25

2.11E-07

LE2-14-1440

145

1440

1462

≤ 42.25

2.17E-07

LE2-14-1480

149

1480

1502

≤ 43.25

2.22E-07

LE2-14-1520

153

1520

1542

≤ 44.25

2.29E-07

LE2-14-1560

157

1560

1582

≤ 45.25

2.35E-07

LE2-14-1600

161

1600

1622

≤ 46.25

2.41E-07

LE2-14-1640

165

1640

1662

≤ 47.25

2.47E-07

N：光軸數量；H：檢測高度；L：光柵高度；PFHD：每小時失敗概率

規格型號

N

H

L

響應時間（ms）

PFHD

LE2-30-125

6

125

147

≤ 6.8

2.31E-8

LE2-30-200

9

200

222

≤ 7.55

2.62E-8

LE2-30-250

11

250

272

≤ 8.05

2.93E-8

LE2-30-275

12

275

297

≤ 8.3

3.24E-8

LE2-30-325

14

325

347

≤ 8.8

3.55E-8

LE2-30-375

16

375

397

≤ 9.3

3.86E-8

LE2-30-400

17

400

422

≤ 9.55

4.17E-8

LE2-30-450

19

450

472

≤ 10.05

4.48E-8

LE2-30-500

21

500

522

≤ 10.55

4.79E-8

LE2-30-525

22

525

547

≤ 10.8

5.10E-8

LE2-30-575

24

575

597

≤ 11.3

5.41E-8

LE2-30-625

26

625

647

≤ 11.8

5.72E-8

LE2-30-650

27

650

672

≤ 12.05

6.03E-8

LE2-30-700

29

700

722

≤ 12.55

6.34E-8

LE2-30-750

31

750

772

≤ 13.05

6.65E-8

LE2-30-775

32

775

797

≤ 13.3

6.96E-8

LE2-30-825

34

825

847

≤ 13.8

7.27E-8

LE2-30-875

36

875

897

≤ 14.3

7.58E-8

LE2-30-900

37

900

922

≤ 14.55

7.89E-8

LE2-30-950

39

950

972

≤ 15.05

8.20E-8

LE2-30-1000

41

1000

1022

≤ 15.55

8.51E-8

LE2-30-1025

42

1025

1047

≤ 15.8

8.82E-8

LE2-30-1075

44

1075

1097

≤ 16.3

9.13E-8

LE2-30-1125

46

1125

1147

≤ 16.8

9.44E-8

LE2-30-1150

47

1150

1172

≤ 17.05

9.75E-8

LE2-30-1200

49

1200

1222

≤ 17.55

1.01E-7

LE2-30-1250

51

1250

1272

≤ 18.05

1.04E-7

LE2-30-1275

52

1275

1297

≤ 18.3

1.07E-7

LE2-30-1325

54

1325

1347

≤ 18.8

1.1×E-7

LE2-30-1375

56

1375

1397

≤ 19.3

1.13E-7

N：光軸數量；H：檢測高度；L：光柵高度；PFHD：每小時失敗概率

規格型號

N

H

L

響應時間（ms）

PFHD

LE2-45-120

4

120

142

≤ 6.7

1.85E-8

LE2-45-200

6

200

222

≤ 7.2

2.14E-8

LE2-45-240

7

240

262

≤ 7.45

2.43E-8

LE2-45-280

8

280

302

≤ 7.7

2.72E-8

LE2-45-320

9

320

342

≤ 7.95

3.01E-8

LE2-45-360

10

360

382

≤ 8.2

3.30E-8

LE2-45-400

11

400

422

≤ 8.45

3.59E-8

LE2-45-440

12

440

462

≤ 8.7

3.88E-8

LE2-45-480

13

480

502

≤ 8.95

4.17E-8

LE2-45-520

14

520

542

≤ 9.2

4.46E-8

LE2-45-560

15

560

582

≤ 9.45

4.75E-8

LE2-45-600

16

600

622

≤ 9.7

5.04E-8

LE2-45-640

17

640

662

≤ 9.95

5.33E-8

LE2-45-680

18

680

702

≤ 10.2

5.62E-8

LE2-45-720

19

720

742

≤ 10.45

5.91E-8

LE2-45-760

20

760

782

≤ 10.7

6.20E-8

LE2-45-800

21

800

822

≤ 10.95

6.49E-8

LE2-45-840

22

840

862

≤ 11.2

6.78E-8

LE2-45-880

23

880

902

≤ 11.45

7.07E-8

LE2-45-920

24

920

942

≤ 11.7

7.36E-8

LE2-45-960

25

960

982

≤ 11.95

7.65E-8

LE2-45-1000

26

1000

1022

≤ 12.2

7.94E-8

LE2-45-1040

27

1040

1062

≤ 12.45

8.23E-8

LE2-45-1080

28

1080

1102

≤ 12.7

8.52E-8

LE2-45-1120

29

1120

1142

≤ 12.95

8.81E-8

LE2-45-1160

30

1160

1182

≤ 13.2

9.10E-8

LE2-45-1200

31

1200

1222

≤ 13.45

9.39E-8

LE2-45-1240

32

1240

1262

≤ 13.7

9.68E-8

LE2-45-1280

33

1280

1302

≤ 13.95

9.97E-8

LE2-45-1320

34

1320

1342

≤ 14.2

1.02E-7

LE2-45-1360

35

1360

1382

≤ 14.45

1.05E-7

LE2-45-1400

36

1400

1422

≤ 14.7

1.08E-7

說明:1、光柵默認輸出方式為PNP;可在型號后加-N，選配NPN輸出方式

        2、光柵默認檢測距離A型:0~6米;可在型號后可加-B，選配B型:0~15米

IEC61496-1

類型2

ISO13849-1

2類

性能等級（PL）根據

IS013849-1

PLc

檢測精度

14mm

30mm

45mm

檢測距離

0-6m/0-15m

有效孔徑角（EAA） 根據

IEC61496-2

檢測距離在 3m 以上時，EAA<10°

檢測高度

見型號表

光源

紅外 LED（波長 940nm）

環境特性

運行時環境溫度

-10℃~+55℃

存儲時環境溫度

-10℃~+70℃

環境濕度

0℃~+55℃

相對濕度（無冷凝）

0～95%

抗光干擾

白熾燈：1500Lux

熒光燈：1500Lux

太陽光：5000Lux

抗振動能力

滿足IEC60068-2-6；2008

同源光干擾

/

抗沖擊能力

滿足 IEC68-2-29；（1987 第二版）

防護等級

IP65/IP67

材料

外殼

鋁合金

端蓋

尼龍

光學蓋板

聚碳酸酯（PC）

傳輸線

RVVP

電氣特征

電源電壓

24VDC±20%（紋波 ±5%）

消耗電流（空載）

發射器：<100mA；接收器：<100mA

響應時間

見型號表

啟動時間

<2S

檢測功能

上電自檢，周期性檢測

保護電路

過電壓保護，過電流保護，輸出短路保護

安全輸出

(OSSDs)

PNP 晶體管輸出 ×2，ON 狀態時，負載電流≤ 200mA，輸出電壓 Vcc-2V；  OFF 狀態時，漏電流≤ 1mA，殘留電壓 <1V（排除導線長度的影響）；容性負 載：0.3uF，感性負載：2H

NPN 晶體管輸出 ×2，ON 狀態時，負載電流≤ 200mA，輸出電壓≤ 2V；OFF  狀態時，漏電流≤ 1mA，殘留電壓 ≤ 2V（排除導線延長的影響）；容性負載：  0.3uF，感性負載：2H

發射器

棕

+24VDC 供電電壓，直流 24V

藍

GND 電源 0V

黃

屏蔽線

接收器

棕

+24VDC 供電電壓，直流 24V

藍

GND 電源 0V

黃

屏蔽線

黑

OSSD1

白

OSSD2

灰

/

發射器

黃燈閃爍

電源故障

紅燈閃爍

硬件故障

綠燈亮

通光狀態

接收器

黃燈閃爍

電源故障

紅燈慢閃

硬件故障

紅燈快閃

OSSD 脈沖檢測故障

紅燈亮

遮光狀態或未對光

綠燈亮

通光狀態

H

檢測高度（見 GM2W 安全光柵規格型號一覽表）

L

光柵本體高度（見 GM2W 安全光柵規格型號一覽表）

B

H+94mm

A1

H+70mm

A2

小于等于 H-40

L2 兩頭安裝支架：L2 支架（須L21 和L22 配合安裝）
